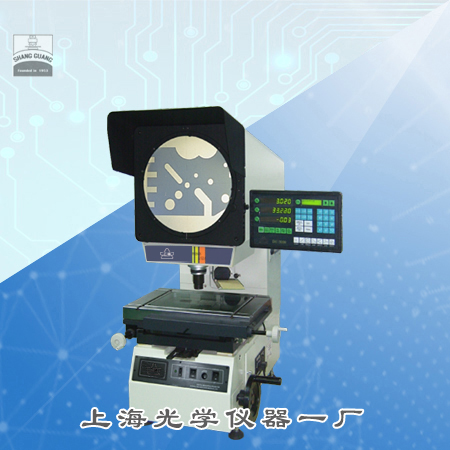

CPJ-3000A/3000AZ系列高精度測量投影儀
一、產品簡介
CPJ-3000A/3000AZ系列數字式測量投影儀是集光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為反像 ，測量簡易直觀，效率高。儀器光學品質優良 ，物鏡成像清晰，放大倍率準確。在透射光照明下 ，輪廓測量誤差小于0.08%。 它廣泛用于機械、儀表、電子、輕工等行業以及院校、研究所、計量檢定部門。本儀器能高效率地檢測各種復雜形狀工件的輪廓尺寸和表面形狀 ，如樣板 、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
二、產品特點
1. 整機質量優良，性能穩定
2. 儀器配有腳踏開關和多功能數據處理表，數據輸出和采樣十分方便，使測量更快捷，效率更高。
三、技術規格
型 號 | 反 像 型 正 像 型 | CPJ- 3015A CPJ- 3015AZ | CPJ- 3020A CPJ- 3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ | |||||
工 作 臺 | 金屬臺面尺寸 | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |||||
玻璃臺面尺寸 | 210×160 | 260×160 | 306×196 | 321×221 | 450×350 | ||||||
X坐標行程 | 150 | 200 | 250 | 295 | 400 | ||||||
Y坐標行程 | 100 | 100 | 150 | 195 | 300 | ||||||
Z坐標行程 | 100(調焦) | 100(調焦) | 100(調焦) | 100(調焦) | 100(調焦) | ||||||
示值誤差(μm) | E 1XY=(2.5+L/100) | ||||||||||
X、Y坐標分辨率 | 0.5 μm | ||||||||||
投影屏 | 投影屏尺寸 | ?312，使用范圍 > ?300 （刻有米字線） | |||||||||
投影屏旋轉范圍 | 0～360° | ||||||||||
旋轉分辨力 | 1 '或0.01° | ||||||||||
物 鏡 | 放大倍數 | 10×(標配) | 20×(選) | 50×(選) | 100×(選) | ||||||
物方線視場 | φ30 | φ15 | φ6 | φ3 | |||||||
物方工作距離 | 77.7 | 44.3 | 38.4 | 25.3 | |||||||
測量最大高度 | 90 | 90 | 90 | 90 | |||||||
數據處理系統 | DC-3000多功能數顯表、全中文顯示、可做多點采樣、坐標旋轉、點,線,圓,距離,角度測量、RS- 232數據輸出 | ||||||||||
儀器照明 | 透射與反射照明光源均為24V/150W鹵素?zé)?/span> | ||||||||||
冷卻方式 | 強制風冷 | ||||||||||
外形尺寸 | 長×寬×高 | 780×780×1100 | 810×810×1120 | 900×780×1020 | 1040×780×1120 | ||||||
儀器重量 | 單位kg | 160 | 180 | 250 | 250 | ||||||
儀器電源：AC110V/220V 50/60Hz 總功率：400W | |||||||||||
建議放置臺：載重≥250kg 尺寸(長×寬×高)800×550×650(mm)
